电缆桥架敷设强条图示

2024-05-16 14:53 已有人浏览 小编

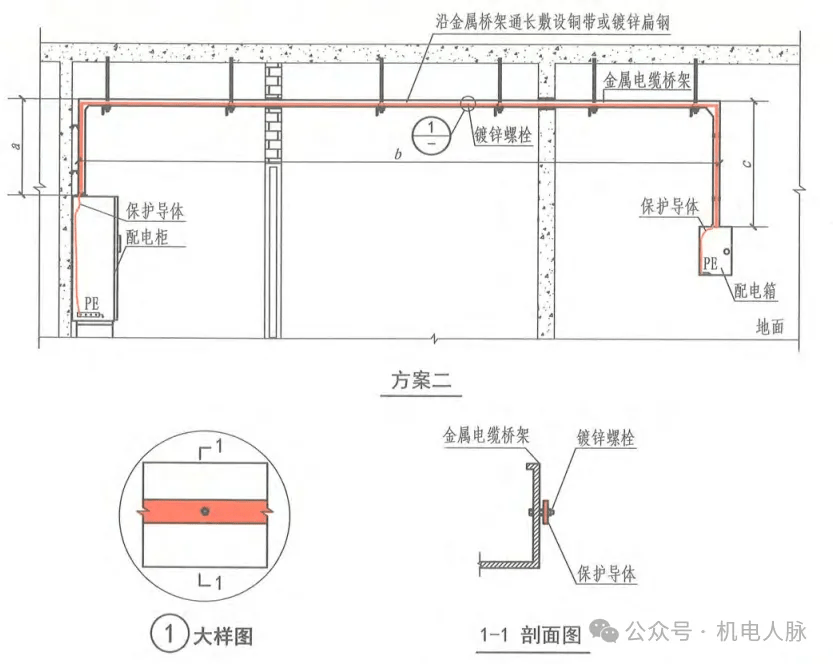

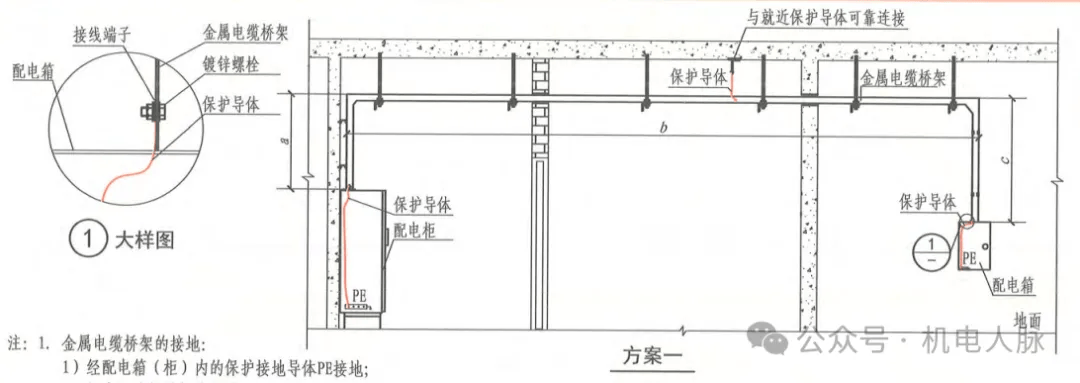

　　当桥架全长，即a+b+c大于30m时，电缆桥架每隔20m~30m应增加与保护导体连接点。方案一就近与保护导体连接，方案二沿桥架通长敷设铜带或镀锌扁钢。小于30m时两处连接。

电缆桥架敷设强条图示(图1)

电缆桥架敷设强条图示(图2)

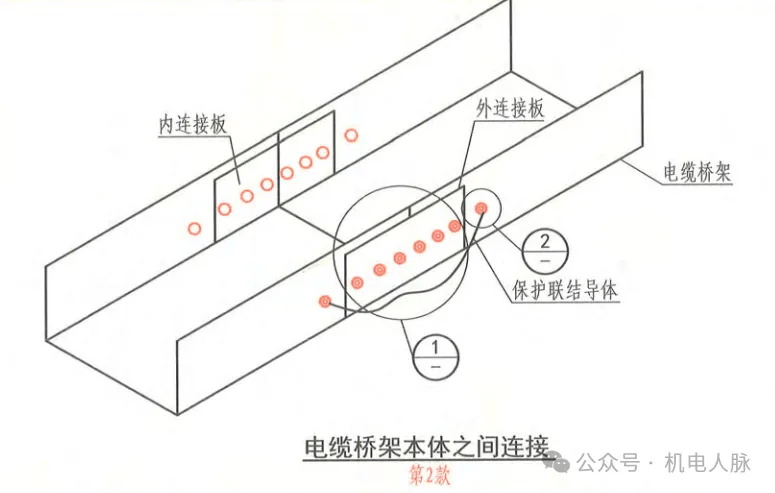

　　非镀锌电缆桥架本体之间选用黄绿双色铜导线或纯铜编织线，规格符合设计要求。

电缆桥架敷设强条图示(图3)

　　采用通长敷设的保护导体沿电缆桥架敷设时，非镀锌金属电缆桥架的每节与保护导体做了直接连接，则电缆桥架本体之间连接板的两端可不跨接保护联结导体，但此种方式工作量较大。

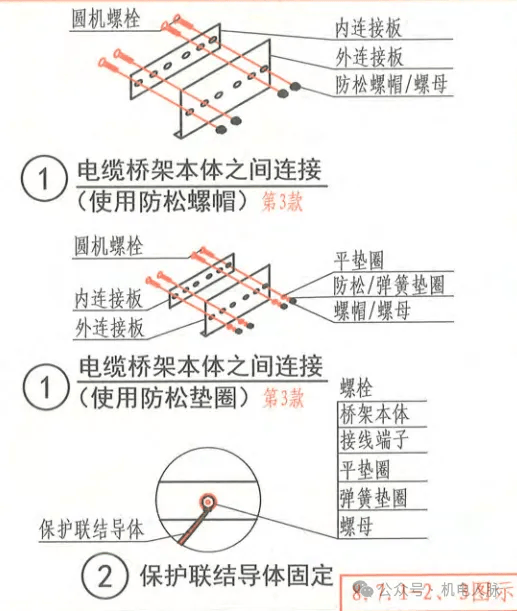

　　镀锌电缆桥架本体之间不跨接保护联结导体时，连接板每端不应少于2个有防松螺帽或防松垫圈的连接固定螺栓。

电缆桥架敷设强条图示(图4)

　　采用铝合金或不锈钢电缆桥架时，可参照镀锌金属电缆桥架的施工方法。疑点：彩钢桥架算镀锌桥架吗？
