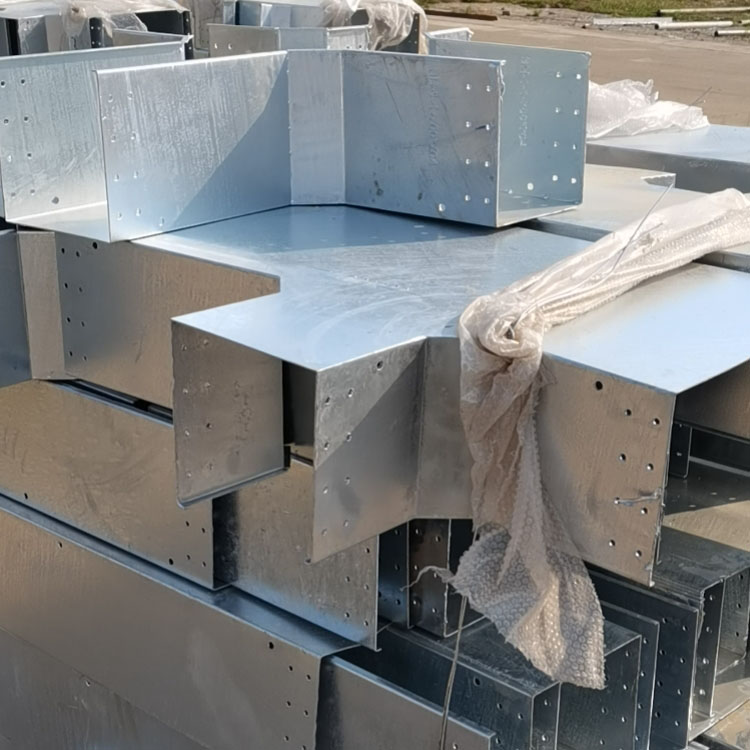

电缆桥架是使电线、电缆、管缆铺设达到标准化、系列化、通用化的电缆铺设装置。电缆桥 架的基本种类： 1、梯级式电缆桥架 CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。它具有重量轻、成本低、造 型别具、安装方便、散热、透气好等优点。他适用于一般直径较大电缆的敷设，适合于高、 低压动力电缆的敷设。 2、托盘式电缆桥架 托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。它具有重量轻、载荷 大、造型美观、结构简单、安装方便等优点。它即适用于动力电缆的安装，也适合于控制电 缆的敷设。 3、槽式电缆桥架 槽式电缆桥架是一种全封闭型电缆桥架。 它最适用于敷设计算机电缆、通信电缆、热电偶电 缆及其他高灵敏系统的控制电缆等。 它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都 有较好的效果。 梯级式、托盘式、槽式电缆桥架各自优缺点： 梯级式汇线桥架具有良好的通风性能， 不防尘、 不防干扰。槽式、托盘式汇线桥架具有防尘、防干扰性能。 4、大跨距电缆桥架 当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成， 适用于电力电缆、 控制电缆、照明 电缆及配件等。与铁制桥架相比，具有使用寿命长（一般设计寿命为二十年）、安装方便且 成本低（比重仅为碳钢的 1/4，施工中无需动火，单根桥架长度可达 8米，甚至更长）、切 割方便、不需维护等优越性。 5、组合式电缆桥架 组合式电缆桥架是一种新型桥架， 是电缆桥架系列中的第二代产品。 它适用各项工程、各种 单位、各种电缆的敷设，它具有结构简单、配置灵活、安装方便、形式新颖等特点。 组合式电缆桥架只要采用宽 100、150、200mm的三种基型就可以组成您所需要尺 寸的电缆 桥架，它不需生产弯通、三通等配件就可以根据现场安装任意转向、变宽、分引上、引下
