1、电缆桥架标准 JB-T10216-2023作者：admin 发表时间：2023-1-21 16:05:18 阅读：次1 范围 本标准规定了电控配电用电缆桥架的定义、型号代号、规定、实验方法、检查规则、标志、运送和储存等。 本标准合用于工业与民用建筑室内外、高低压输配电工程的电缆桥架。2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的也许性。GB/T 12-1988 半圆头方颈螺栓GB/T 93-1987 弹簧垫圈GB/T 97.1-1985 垫圈GB/T 700-1988
5、9 固体绝缘材料在实验前和实验时采用的标准条件 (eqv ISO212:1971)GB/T 11253-1989 碳素钢和低合金结构钢冷轧薄钢板及钢带GB/T 13384-1992 机电产品包装通用技术条件GB/T 15568-1995 通用型片状模塑料 (SMC)JB/T 6743-1993 户内户外钢制电缆桥架防腐环境技术规定 3 定义、型号代号31 定义本标准采用下列定义。311 电缆桥架 cable supports system由托盘或梯架的直线段、弯通、组件以及托臂（臂式支架）、吊架等构成具有密接支撑电缆的刚性结构系统之全称（以下简称桥架）。312 有孔托盘 cable tray

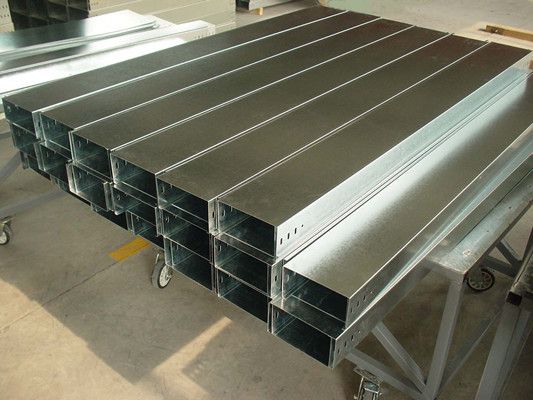

9、em resistance to fire由桥架的直线段、弯通、附件以及支、吊架等组成，用以支撑电缆的、具有连续的刚性结构系统，该系统维持工作时能达成规定的规定（有些场合可简称耐火槽盒）。3115 支吊架 supports and pendants直接支承托盘、梯架的承重部件。3116 附件 system accessory用于完毕辅助功能的系统组件，例如：电缆隔离、电缆固位、盖板等）。3117 额定均布负载 rated uniformly distributed load产品在正常使用过程中所能允许施加的最大均布载荷。3118 跨距 span两个相邻支架中点之间的距离（3m以上为大跨距）。3
10、2 型号代号321 桥架型号及代号322 桥架型号示例举例：型号：GPQIA20050TH含义：200mm50mm钢制有孔托盘直线 附件及其代号盖板（G）直线连接板（BLJ）铰链式连接板（BLS）端头连接板（BDL）调宽板（BTK）调高板（BTG）调宽调高板（TKG）调角板（BTJ）隔板（BG）引下装置（YX）电缆卡具（DK）终端封头（ZF）伸缩节（SSJ）锁扣（SK）半圆头方颈螺栓（FJS）其他坚固件（QT）324 基本支吊架及其代号托臂：可分为沿墙托臂（TBQ），立柱托臂（TBL），竖井托臂（TBS）等。立柱：可分为工字钢立柱（LZG），槽钢
11、立柱（LZC），角钢立柱（LZJ），异型钢立柱（LZYX）等。吊架：可分为角钢横担（HDJ）双杆式、槽钢横担（HDC）双杆式及方型吊框（DK）单杆式，吊杆用型材时可为圆钢吊杆（DGY），角钢吊杆（DGJ），槽钢吊杆（DGC）和异形钢吊杆（DGYX）。其它固定支架：如垂直或斜面支承的固定架等。4 规定41 正常使用条件411 安装地点的海拔高度不超过2023m。412 不同气候环境等级的参数见表6。表6 不同气候环境等级的参数环境参数 等 级3K5L 3K6 3K6L 4K2低温 -5 -20 -35高温 +40 +55 +40 +40低相对湿度 5 10 10高相对湿度 95 100 100凝
12、露强度 有 有 有降水条件 mm/min 6结冰条件 有 有42 特殊使用条件421 敷设在不同化学腐蚀环境中见表7表7 不同化学腐蚀的环境参数422 敷设在消防线m以上。注：由用户与制造厂协商拟定。43 电缆桥架的结构规定431 防护等级a)无孔托盘（无盖无孔托盘除外）的整体防护等级应符合GB 4208-1993的规定，户内不低于IP30，户外不低于IP33。b）耐火电缆桥架的防护等级应符合GB 4208-1993的规定，户内为IP40，户外为IP44。432 材料桥架所选用的材料应符合自身的相关标准。a)钢制托盘、梯架及附件宜采用冷轧钢板制作，并应符合GB/
13、T 700-1988中Q235A钢，和GB/T 11253中的有关规定。b)铝制托盘、梯架及附件的板材、型材应符合GB/T 3880和GB/T 6892的规定。C）玻璃钢制的托盘、梯架及附件，其材料应符合GB/T 15568的规定。其它非金属托盘、梯架应符合材料自身的有关规定。d)螺栓、螺母、平垫、弹垫及半圆头方颈螺栓，应分别符合GB/T 5780、GB/T 6710、GB/T 97.1、GB/T 93和GB/T 12的规定。e)耐火电缆桥架中直接与带电电缆接触的非金属材料应符合GB 8624-1997中B1级的规定。f)支吊架所选用材料应符合自身的有关规定。433 托盘、梯架常用规格托盘、梯
14、架的宽度与高度常用规格尺寸见表8中符号“”。典型图例见附录A。表8 常用规格尺寸 mm4.3.4 板材厚度钢制托盘、梯架允许最小板材厚度见表9。托盘、梯架直线 直角弯通的弯曲半径托盘、梯架直角弯通常用的内侧弯曲半径R为200mm、300mm、400mm、600mm、900mm。437 通风孔有孔托盘底部通风孔面积，不宜大于底部总面积的40%。438 梯架的横档梯架的横档中心距不应大于400mm。横档的宽度不宜小于30mm。439 焊接件质量规定焊接表面均匀，不得有漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。4310 表面防护层技术规定43101 表面
15、防护涂（镀）层技术规定见表10。（钢制桥架表面防护解决方式见附录C）。表10 表面防护层技术规定43102 附件的防腐解决应与桥架的主体结构相一致，紧固件的防腐解决见表10。43103 各种类型的支、吊架其表面解决与托盘、梯架是否相一致，可由制造厂和用户协商而定。4311 玻璃钢及其它非金属桁架的质量规定43111 玻璃钢及其它非金属桥架其外表面应平整、光滑无划痕、缺料、裂纹，色调不一致，斑迹等缺陷。锯、切、冲口断面及连接孔断面不得有分层毛刺。43112 玻璃钢及其它非金属桥架应具有一定的耐水性能和耐腐蚀性能。43113 玻璃钢及其它非金属桥架应具有可靠的绝缘性能，其表面电阻率应大于或等于10
16、8，体积电阻率应大于或等于107?。43114 玻璃钢及其它非金属桥架不应被点燃。假如被点燃应能限制火焰蔓延。4312 保护电路连续性金属桥架系统，应有可靠的电气连接并接地。保护电路连续性的技术规定为：在有跨接点处连接电阻应小于等于50m；无接点处连接电阻应小于等于5 m/m。玻璃钢或其它非金属材料桥架根据需要可沿桥架全长另敷高专用接地线，其截面积大小可根据GB72511-1997中的74317的有关规定，由用户与制造厂家协商。4313 机械负载43131 正常机械负载桥架除涉及其自身的重量外，还应涉及其所能承受的电线电缆的机械负载。a) 所需机械刚度可通过选择材料的厚度、形状来获得，或通过制
17、造厂规定的固定支架距离来获得。b) 桥架在承受额定均布载荷时，其相对挠度钢制的不宜大于1/200，铝制的不宜大于1/300，玻璃钢制的不宜大于1/200（见表11） 表11 典型电缆桥架载荷表材 质支吊架跨距mm额定均布载荷N/m挠度值（不大于）mm边高100mm边高150mm边高200mm钢010玻璃钢铝6注：其它支吊架跨距的额定均布载荷由制造厂在技术文献中给出。 C）各种类型的支吊架应能承受相应规格（层数）托盘、梯架的额定均布负载，满足强度、刚度及稳定性的规定。钢制吊架的横担或侧壁固定的托臂在承受额定负载时的最大挠度
18、值与其支吊架自身长度之比不宜大于1/100。托臂为铝型材时，不宜大于1/150。典型图例见附录B。43132 特殊机械负载桥架系统除承受正常机械负载外，原则通过不可做人行通道使。如需作为人行通道等其他用途，为此目的而进行的特殊设计，应由制造厂和用户之间协商。4314 耐撞击能力托盘、梯架应能承受GB/T 2423。46-1997中表2碰撞能量为10J的撞击。碰撞后不应出现影响安全使用的变形和裂纹。4315 耐火电缆桥架耐火电缆桥架应符合表5给出的不同耐火等级。5 实验方法玻璃钢及其它非金属桥架在完毕制造240h后，方可进行实验。51 外观检查桥架的外观采用目测、手触摸检查相结合的方法进行检查，
19、实验结束应满足本标准4.3.94.3.11.1中的有关规定.5.2 机械负载实验桥架机械负载实验可依直线段接头部分负载为鉴定依据,当该实验通过后,不含接头的直线段及弯通机械负载实验可不做该项实验.5.2.1 直线段及直线段接头部分机械负载实验按表11给出的额定负载验证托盘、梯架在水平安装时其结构强度的可靠性。5.2.1.1 样品规定样品为直线段,不少于两件及必要的连接件.支吊架距离和额定均布负载值按表11的规定。直线段和直线段接头部分的负载实验分别按图1、图2进行布置。5.2.1.2 实验负载规定可采用钢条、铅锭或其它非连续刚性材料。钢条可用厚3mm，宽30mm50mm，长度不大于1m的扁钢，
20、其它负载材料宽度不大于125mm，长度不大于300mm，最大重量不超过5Kg。5.2.1.3 加载按表11给定的额定均布负载乘以1.25即为实验负载值或是当支吊架间距大于2m时,按照制造厂产品技术条件提供的额定均布负载值,为了便于对梯架加载,允许用厚1mm,长度不大于1m的钢板或网板置放在支架跨距内横档上,两块钢板之间不能搭接,钢板重量应计入实验负载总重量.负载与试件侧边距离均为10mm15mm。5.2.1.4 实验结果5.2.1.4.1当实验载荷加至额定值后,将支吊架、试件调整平稳，测量位于跨距中部两个侧边的中心值取其平均挠度值应符合表11的规定，精度等级为0.1mm。5.2.1.4.2 实
21、验完毕卸下实验负载,桥架不应有明显的永久变形。5.2.1.4.3 接头部位在实验中和实验后(卸载后)保护电路应保持其功能。5.2.2 弯通的负载实验实验布置见图3,实验方法同5.2.1,实验结果的鉴定同5.2.1.4。检测挠度值的r、s、t点应设在支撑端中部位置，偏差不应超过两支撑端之间距离的1/100。当两个支撑端之间为弧线（b）中a点至b点）其偏点不应超过a、b之间弧线 试品规定制造厂应按不同的支吊架型式提供一组以上的组装形式,实验布置方法如图4.5.3.2 实验负载材料负载材料可采用钢块、铅锭或其它比重较大的材料。5.3.3
22、5.3.3 实验负载实验负载按下式拟定:Q=L(K0qz+G)式中：Q 实验负载，kg；K0 安全系数取K0=1.7；L 支、吊架相邻两侧等跨布置时的跨距，m；qz 每层桥架的额定均布负载kg/m；G 托盘、梯架及盖板、附件的自重：kg/m。5.3.4 加载5.3.4.1 按托盘、梯架的两侧边在托臂上的位置吊挂负载，盛装负载材料的容器、吊具的重量应计入负载总重量。5.3.4.2 实验时应分次加载,当立柱或吊杆支承多层托臂时,以各层托臂同时承受各自的实验负载进行整体实验.5.3.5 实验结果5.3.5.1 当实验载荷按本标准5.3.3加至额定值时,待支架稳定后测量图4中位移a、b，应符合本本标准
23、4.3.13.1中c)的规定,精度等级为0.1mm.5.3.5.2 实验完毕,卸下实验负载,支吊架不应有明显的永久变形。5.3.5.3 检查焊口或螺栓连接处不应有裂纹、变形损坏，卡式托臂不应有下滑。5.4 撞击实验5.4.1 试品规定玻璃钢及其它非金属度品长度为250mm5mm:三件(钢制桥架长度不受限制)。5.4.2 试品布置见图5。5.4.3 实验条件金属制桥架可在常温下实验.玻璃钢或其它非金属材料制成的桥架,实验之前应进行连续240h，60的老化过程后，将试品放入恒温冰箱，箱中的温度应为20，其误差为2，2h后，将试品依次取出，在10s1s的时间内完毕实验。5.4.4 实验方法三个试品分
24、别做底部及两个侧边的撞击实验,撞击的位置分别为底部及两侧边的中部。试品的安装规定应符合GB/T 2423.46-1997中12.2的规定。严酷等级按GB/T 2423.46-1997中表2，10J的撞击能量值来考核，撞击次数为各一次。5.4.5 实验结果经撞击实验后试品应不出现影响安全使用的变形和裂纹。5.5 人工气候防护实验5.5.1 应按表12中规定的实验项目、实验周期进行实验。防护类型实验可按用户规定选择，生产厂家必须做普通型（J）防护类型的实验。表12 人工气候实验项目及周期实验项目实验方法各防护类型的实验周期户内户外J （注2TH（注2F1（注2F2（注2W（注2交变湿热实验按GB/
25、T 2423.4的规定1d2d2d盐雾实验按GB/T 2423.4的规定48h96h96h240h96h注 1、交变湿热实验采用高温阶段为552条件，降温阶段的相对温度下限值为85%。2、防护类型代号见表4 5.5.2 经人工气候实验后电缆桥架应符合JB/T 6743-1993中4.4的规定。5.6 各种防护涂（镀）层的性能实验不同防护涂（镀）层的电缆桥架应扫表13中规定的实验项目，依据相应的实验方法进行性能实验。 表13 各种防护涂（镀）层的性能实验项目实验项目实验方法实验结果鉴定表面防护层厚度镀层按GB/T 4956规定的实验方法符合本标准4.3.10中表10的规定涂层按GB/T 1764
26、规定的实验方法阳极氧化膜按GB/T 8013规定的实验方法附着力镀锌层按GB/T 5270-1985中1.8规定的划线划格实验方法涂层按GB/T 1720中规定的实验方法均匀性热浸镀锌层按GB/T 6743-1993中附录B规定的实验方法电镀锌采用测厚仪测试涂层目测阳极氧化膜按GB/T 8013规定的实验方法5.7 保护电路连续性实验5.7.1 试品规定试品应涉及两个直线段和与之配套的连接板及连接螺栓等,当防护层为非导电性涂层时,还应涉及一组跨接导线 实验准备用相适应的除油剂将被试样品清洗干净,不得带有油污,并安装好附件。5.7.3 实验方法及鉴定在样品上通以25A0.1A的交流电
27、,电流的频率为50HZ至60HZ,是由一个空载电压不超过12V的电源提供的。按图6的布置测量距连接板各端50mm20mm处A、B之间的电压降，然后再测无接点处CD之间的电压降。根据电流和电压降计算阻抗值，其中跨接点处应小于等于50m，无接点处应小于等于5m/m。出厂检查时，只检查A、B这间的阻抗值是否符合。5.8 防护等级实验防护等级实验方法依据GB 4208的有关规定。5.9 耐火电缆桥架的耐火等级实验5.9.1 实验装置a) 耐火实验炉应满足GB 9978-1988第2章的规定。b) 实验变压器三相星形连接的电力变压器，其在实验电压下的额定电流应不小于3A。变压器的每一相应通过一只3A的熔
28、丝与试样相连接，并在必须接地的中性回路中串入一只5A的熔丝。C）保险选用额定电流为3A和5A的RLS系列快速熔断器。5.9.2 实验条件5.9.2.1 升温条件应满足GB 9978-1988 3.1的规定5.9.2.2 压力条件应满足GB 9978-1988 3.1 的规定5.9.2.3 受火条件耐火电缆桥架受火情况为:(柱)支承、耐火电缆桥架四周受火。5.9.3 试品规定进行耐火实验的桥架应涉及以下几个部分:a) 至少应有两直线段耐火电缆桥架,其受火总长度不应小于4m,耐火电缆桥架外形尺寸(宽高)最大为500mm500mm,试件总长度为5.4m6.0m。b）有足够的与实际使用情况相符的连接件
29、。 C）支承受用柱支承，但柱子的截面尺寸要由柱子实际承受的额定荷载计算而得，柱子高度应使桥架满足四周受火的规定，并保证桥架顶面与炉顶距离不小于150mm。d)满足如下规定的电缆1）动力电缆1根额定电压600/1000V聚氯乙烯绝缘，聚氯乙烯护套电力电缆VV34+12.5。2）控制电缆1根额定电压300/500V聚氯乙烯绝缘，聚氯乙烯护套，总屏蔽电子计算机用电缆：DJYVP121.5。1根额定电压450/750V聚氯乙烯绝缘，聚氯乙烯护套控制电缆：KVV21.5。5.9.4 试件安装5.9.4.1 桥架安装先在实验炉内安装好柱支承,然后安装耐火电缆桥架。应使耐火实验炉内至少具有一个接头，耐火电缆
30、桥架两端支承柱在实验炉两端支点上。安装简图见图7。5.9.4.2 耐火电缆桥架内电缆的敷设耐火电缆桥架内电缆的敷设见图8。5.9.4.3 加载在安装好桥架并敷设实验电缆后,把附加荷载均匀地布置在整个耐火电缆桥架长度上(荷重块方式加载)。加载点应避开实验电缆。5.9.4.4 接线把耐火电缆桥架的盖盖好,并使电缆伸出耐火电缆桥架两端适当距离,耐火电缆桥架两端用轻质不燃材料(如硅酸铝棉毡)密封。耐火电缆桥架内每根电缆接线 实验的开始与结束将电缆通电,并调整变压器至电缆额定电压。检查加热炉内热电偶记录下来的初始温度，当接近试件中心热电偶的温度达成5
31、0时，所有测量仪表开始工作，实验开始。实验期间应按本标准5.9.5.2规定进行观测。实验过程中，试件达成本标准5.9.6规定的鉴定的条件时，实验即可终止。或者没有达成本标准5.9.6规定的鉴定条件，但已达成预定的维持工作时间时，实验也可终止。5.9.5.2 测量与观测5.9.5.2.1 实验炉内压力的测量实验炉内温度应每隔1min测量一次并记录。5.9.5.2.2 实验炉内压力的测量实验炉内压力应每隔2min测量一次并记录。5.9.5.2.3 电缆维持工作时间的测量耐火实验开始后,应随时观测3A保险情况,并记录下3A保险中断的时间。5.9.6 鉴定条件桥架内电缆漏电流达成3A时,即表白该桥架已
32、不能维持其内部电缆继续工作,丧失耐火能力。此时即为桥架的维持工作时间。5.10 玻璃钢及其它非金属桥架除作5.15.9的相关实验外,还应作下列性能实验。玻璃钢及其它非金属桥架的性能实验见表14。表14 玻璃钢及其它非金属桥架的性能实验实验项目实验方法实验介质周期实验结果火焰蔓延将样品放在长方形的金属壳体内，此壳体的一个面是敞开的，夹紧样品的两端，使其在施加火焰的条件下可以放进或取出。壳体内底部应覆上一块松木板，厚度约10mm,外边用强度为12g/m30g/m的单层棉纸包住，样品长度为675mm10mm在23、0.1MPa的条件下以650ml/min30ml/min的流速供应纯度大于98%的丙烷
33、气体，在条件下以23、0.1MPa的流速供应空气，在柔和光线下观测，火焰的尺寸应为：蓝色焰心高度5060m总高度170190m样品应经受60s2s的火焰燃烧1、样品没有着火2、样品假如着火了，但满足了下述三个条件：a移开实验火焰30s之内，火熄灭b棉纸没燃烧或木板没烧焦c在距上夹持件底边50mm内和距下夹持件顶边50mm内没有明显的着火和烤焦的痕迹。耐水性能按GB/T 2575的规定进行232的的蒸镏水14d弯曲强度120MPa耐化学腐蚀性能按GB/T 3857的规定进行硫酸、30%盐酸、5%丙酮、氨水等加配蒸镏水须两种介质以上14d弯曲强度120MPa工频电气强度实验按GB/T 1408的规
34、定进行电极为黄铜16KV表面电阻率按GB/T 1410的规定进行电极电化时间1min10.cm何种电阻率按GB/T 1410的规定进行电极电化时间1min10.cm注1：试品应先按GB/T 10580的规定进行预解决。 6 检查规则6.1 检查分类桥架的检查分型式检查和出厂检查两类。6.2 型式检查型式检查的目的是难验证桥架的性能是否达成标准的规定。有下列情况之一时，应进行型式检查；a) 新产品试制定型鉴定或老产品转厂生产时；b) 产品投产后如结构、材料、工艺上有较大改变，也许影响产品性能时；c) 国家质量监督机构提出进行型式检查规定期；d) 成批生产的产品，每六年进行一次周期性检查。6.2.
35、1 防护层的实验需采用同一批材料、工艺的样品分别平行进行实验。其余各项实验可按任意顺序在同一产品上进行。6.2.2 型式检查项目涉及：a) 外观检查（见5.1）；b) 机械负载实验（见5.2）；c) 支吊架负载实验（见5.3）；d) 撞击实验（见5.4）；e) 表面防护层人工气候实验交变湿热实验（见5.5）；f) 表面防护层人工气候实验盐雾实验（见5.5）；g) 表面防护层厚度实验（见5.6）；h) 表面防护层附着力实验（见5.6）；i) 表面防护层均匀性实验（见5.6）；j) 保护电路连续性实验（见5.7）；k) 防护等级实验（见5.8）；l) 耐火电缆桥架的耐火等级实验（见5.9）；m)
36、玻璃钢及其它非金属桥架的火焰蔓延实验（见5.10）；n) 玻璃钢及其它非金属桥架的耐水性实验（见5.10）；o) 玻璃钢及其它非金属桥架的耐化学腐蚀性实验（见5.10）；p) 玻璃钢及其它非金属桥架的耐工频电气强度实验（见5.10）；q) 玻璃钢及其它非金属桥架的表面电阻率实验（见5.10）；r) 玻璃钢及其它非金属桥架的体积电阻率实验（见5.10）；注：1）金属桥架的检查项目为1、m、n、o、p、q、r除外的所有项目。2）玻璃钢及其它非金属桥架的检查项目为g、h、i、j、l除外的所有项目。3）耐火电缆桥架的检查项目为m、n、o、p、q、r除外的所有项目。6.2.3 型式检查的合格鉴定规则所有
37、型式检查都能通过，才干认为桥架的型式检查合格。6.3 出厂检查出厂检查是指产品正式出厂前,制造厂对桥架检查其材料、工艺、装配是否合格。6.3.1 出厂检查项目出厂检查项目涉及:a) 外观检查(见5.1)；b) 防护层厚度检查（见5.6）；c) 保护电路连续性实验（见5.7）；6.3.2 出厂检查的合格鉴定规则采用出厂检查规定项目的所有指标达成法。假如桥架的某批产品出厂检查不符合本标准规定，应对其进行逐件返工后，再进行检查，直到符合规定。7 标志、运送和储存7.1 标志与铭牌7.1.1 铭牌电缆桥架的每单元都应有铭牌,铭牌应装贴在明显易见之处,铭牌材质可用铝质也可用不干胶。下列a项到e项内容应在
38、铭牌上给出，从f项至h项内容可在铭牌或其它有关资料中给出。a) 制造厂名称或商标b) 产品名称c) 产品型号及规格d) 出厂年月或出厂编号e) 外壳防护等级f) 产品使用条件及安装环境条件g) 产品外形尺寸及重量h) 接地类型及接地装置注：外壳防护等级低于IP30和可以不标。7.1.2 标志a) 电缆桥架需接地处应设立明显的接地标志b) 电缆桥架在需安装支架的位置处可设明显标志符号c) 标志书写应清楚且不易损坏7.2 运送与包装7.2.1 包装电缆桥架包装可采用木箱包装和裸体包装两种型式。具体型式由供需双方商定，但应符合GB/T13384的规定。产品包装后，每批产品应在明显位置处配置适量的标签
39、。下列a项至e项内容应在标签上给出，包装箱中必须附上f项至j项内容的文献资料。a) 产品名称b) 产品制造厂名称c) 收货单位名称d) 收、发货站名e) 重量f) 装箱清单g) 产品合格证书h) 产品材质证明i) 产品使用说明书j) 出厂检查报告7.2.2 运送电缆桥架在运送过程中不能受到机械损伤,应有避免强烈撞击和避免直接淋雨、雪的措施。吊装时应注意起吊位置，裸体运送时电缆桥架之间的空间应有相应的垫衬物，垫衬物最佳选用半软垫，以免电缆桥架的形位变形。7.3 储存电缆桥架的储存条件应符合4.1符合的规定，储存码放时底部应合理架起垫空，应有良好的通风环境。储存场合应干燥、有遮盖，应避免受到具有酸、盐、碱或其它有害腐蚀性物质的侵蚀。电缆桥架储存时应做到按部件分类码放，桥架之间的空间应配置适量的半软垫衬，以免重压变形。
