8、国家电网公司《输变电工程安全文明施工标准》Q/GDW250-2009

　　1、《电力建设施工及验收规范技术》（电气装置安装工程高压电器施工及验收规范)GBL147—90

　　2、《电力建设施工及验收技术规范》（电气装置安装工程电力高压器、油浸电抗器、互感器施工及验收规范）GBJ148—90

　　3、《电力建设施工及验收技术规范》（电气装置安装工程母线装置施工及验收规范）GBJ149—90

　　5、电气装置安装工程电缆线、电气装置安装工程接地装置施工及验收规范GB50169—92

　　7、《电气装置安装工程盘、柜及二次回路接线、电气装置安装工程蓄电池施工及验收规范GB50172-92

　　11、施工中执行DL408—91《电业安全工作规程》（发电厂和变电所电气部分）

　　该升压站本期装2台变压器，设计安装35KV高压屏柜23面，35KV串联电容器组2套，控制保护屏一套。屋外电缆采用电缆沟与穿保护管相结合的方式敷设，室内电缆经主控室电缆半层引至屏内。

　　施工前仔细熟悉图纸，做好图纸会审工作及早发现问题，并以工程联络单和备忘录的形式与设计进行沟通，尽快解决。做好技术措施的编制工作。以图纸为依据对到货的设备和材料进行验收，验收合格后方可施工。

　　在工程前期做好预制工作。电缆保护管的套丝、煨弯、焊接、防腐;设备基础制作,设备位置的预留;能预制的尽量深度预制,以减少施工高峰期的工作量。隐蔽工程施工需严格按照图纸及相关规范进行并做好相关隐蔽记录，经业主及监理单位检查合格后进行回填工作。设备到达现场后做好设备的检查工作，并为后续设备的接线、调试做好相关准备工作.

　　施工中遵循先地下、后地上；先预制，后安装;先安装、后调试；先单校、后联校试验的原则，并注意与土建专业的交叉作业。

　　施工准备-——--通信室内的设备安装---—-户外通信设备的安装——-—-通信电缆的敷设和接线————-通信电源系统的接线——--通信系统的防雷接地———-检查验收

　　1、通信专业机柜之间及通信专业机柜内各设备构建之间的连接应牢固，安装用的紧固件应为防锈材料。安装固定不应采用焊接方式。

　　3、通信专业机柜的型钢底座的制作尺寸，应与通信专业机柜相符，其直线mm/m,当型钢底座长度大于5m时，全长允许偏差为5mm.

　　4、通信专业机柜的型钢底座安装时，上表面应保持水平，其水平度允许偏差为1mm/m，当型钢底座长度大于5m时，全长允许偏差为5mm。

　　利用螺栓将屏柜和地面牢固连接，其垂直和水平偏差应满足规范要求。垂直度lt1.5mm；盘间接缝lt2mm；对水平偏差:相邻屏lt2mm、成列lt5mm；对盘面偏差：相邻屏lt1mm、成列lt5mm。

　　①屏柜安装结束,将各屏柜内的设备进行检查、安装。按照各屏柜的设备布置图安装子架、插件、网管等，插件安装位置正确、接触良好、排列整齐。

　　②屏柜上的各种零件不得脱落或碰坏，漆面不应有脱落及划痕,各种标志应完整、清晰。

　　③各类配线架面板布置应符合设计，位置正确，排列整齐，标志齐全.安装在墙上配线盒的安装螺丝必须拧紧，面板应保持在一个平面上，平整美观.

　　①变电站的蓄电池采用支架安装.支架的安装按照厂家提供的图纸进行,支架要求固定牢靠，水平误差小于±5mm。

　　②蓄电池的安装顺序必须按照设计图纸或厂家图纸及提供的连接排（线）情况进行合理布置,蓄电池应排列一致、整齐，放置平稳。蓄电池组安装应平稳，间距均匀，高低一致，排列整齐。

　　③通信电源系统到货设备的配置应符合设计及规范要求,包括交流电源、高频开关、监控模块、蓄电池等。

　　⑤蓄电池的安全阀完好，蓄电池之间的连接排安装牢固、连接线的搭接面涂电力脂，螺栓的紧固力矩符合说明书或规范要求。

　　⑦通信系统直流电源的正极在电源侧和通信设备侧均应接地,负极在电源侧、通信设备侧应接压敏电阻。

　　①电力电缆、信号缆线应分隔布放，并应符合下表的规定。条件最小净距mm380Vlt2kVA380V2~5kVA380Vgt5kVA信号电缆与电力电缆平行敷设130300600有一方在接地的金属槽道或钢管中70150300双方均在接地的金属槽道或钢管中②10①80150注：①当380V电力电缆lt2kVA，双方都在接地的线mm。②双方都在接地的线槽中，系指两个不同的线槽，也可在同一线槽中用金属板隔开。

　　②建筑物内电缆暗管敷设与其他管线最小净距见下表的规定。管线种类平行净距mm垂直交叉净距mm避雷引下线压缩空气管 150 20

　　④电缆的敷设应平直、整齐、美观,尽量避免交叉，电缆或非金属保护管应固定牢固.

　　⑤高频电缆两端的金属编织层分别与载波机和结合滤波器的接地回路端子相连接,并应接地。

　　⑥建筑物综合布线:电话插座和信息插座统一安装于距离地面 30cm 处，电话分线m 处。分线盒内缆线应有余量以适应终接、检测和变更。

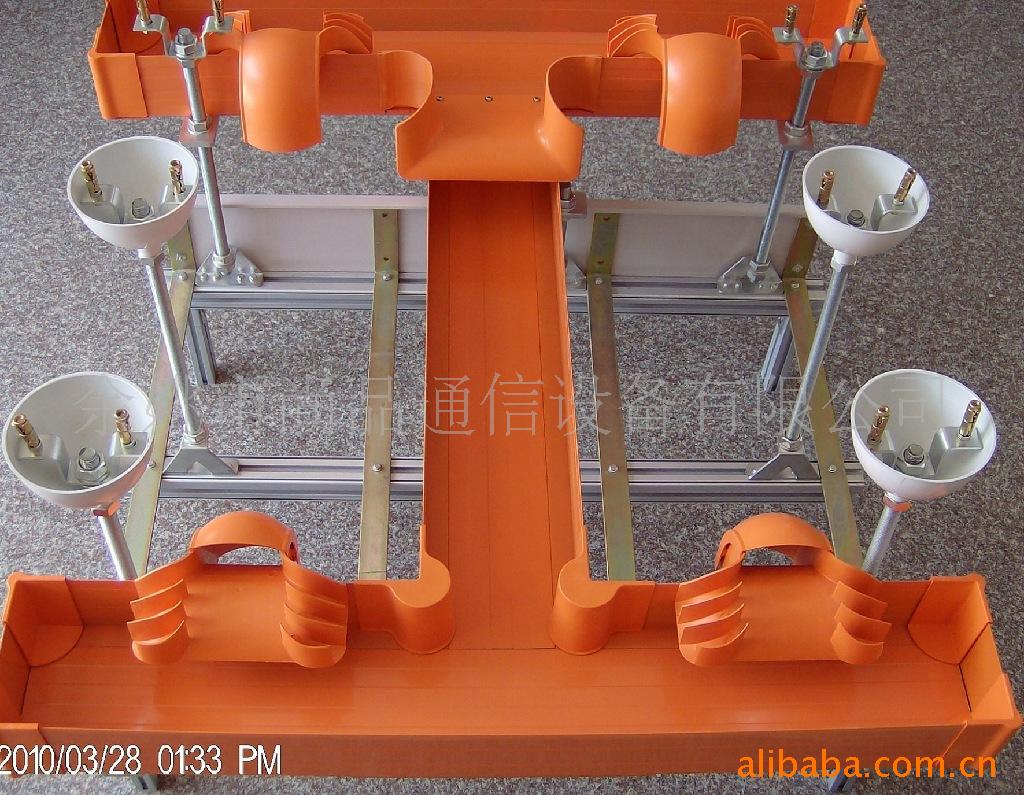

　　⑦光缆在光配架、门型构架的接续盒内的熔接可靠，光缆固定牢固。光缆终端的芯线应放置在光纤盒内或用软质的保护管引入光纤盒.光纤应顺直，无扭绞现象。

　　⑧音频电缆在音频配线架上利用专用工具按照规定的颜色顺序接入，接线可靠.其芯线和屏内跳线均绑扎整齐，走向符合要求,松紧适度.音频接口的保护器接触良好。音频电缆在设备侧接线应通过端子或专用的转接盒进行转接，然后接入电话机或保护设备等。

　　⑨同轴电缆与电缆插头的焊接牢固、接触良好,插头的配件装配正确牢固.剥开的长度与插头相适合，剥开处采用热缩管进行保护。

　　⑩通信设备内的其余二次电缆、通信线、屏内跳线等安装牢固、整齐美观，符合接线）电缆的屏蔽层应两端接地。对于铠装电缆,在进入机房前，应将铠带和屏蔽同时接地。

　　(12）引入机房的音频电缆的备用芯应在配线)缆线两端应贴有标签，应标明编号,标签书写应清晰、端正和正确。标签应选用不易损坏的材料；

　　处或铜排与机房接地的连接处必须可靠连接。采用螺栓连接时，连接处必须用 2 粒以上的螺栓紧固，同时在连接处涂导电橡胶；

　　①通信设备的金属机架和外壳,缆线的屏蔽和铠装层，分配线设备的保安接地端子，直流电源的正极等应作保护和工作接地，分别采用 35mm2 多股铜绞线与接地母线可靠连接（焊或卡接)。

　　②屏蔽电源电缆、屏蔽通信电缆和金属管道引入室内前应水平直埋10m 以上，埋深应大于0.6m，电缆屏蔽层和铁管两端接地，并在入口处接入接地装置。如不能埋入地中，至少应在金属管道室外部分沿长度均匀分布在两处接地，接地电阻应小于10Ω；在高土壤电阻率地区,每处的接地电阻不应大于30Ω，且应适当增加接地处数.(执行内容：埋设深度、埋设长度、两处接地、接地电阻）

　　1.1.1、盘、柜体底座与既相互连接牢固，导通良好，可开启屏门用软铜导线、盘、柜面平整，三亿体育在广州的口碑附件齐全，门锁开关灵活,照明装置完好，盘、柜前后标识齐全、清晰。

　　1.1.3、盘、柜体垂直度误差＜1。5mm/m,相邻两柜顶部水平误差＜2mm，成列柜顶部水平误差＜5mm;相邻两柜盘面误差＜1mm，成列柜面盘误差＜5mm，相间接缝误差＜2mm。

　　1.2.1、基础型钢不直度≤1mm/m全长≤5mm；水平度误差≤1mm/m，全长误差≤5mm;位置误差及全长不平行度≤5mm。

　　1。2。2、机架内各种线缆应使用活扣扎带统一编扎，活扣扎带间距为 100200mm,线缆应顺直,无明显扭绞。 1。2.3、对于卡接电缆芯线,卡线位置、长度应一致，穿线、金属铠必须与机架接地相连，音频电缆芯线必须经过过流、过压保护装置方能接入设备。

　　2.1。2、进场光缆由接续盒引下的导引光缆至电缆沟地部分应穿热镀锌钢管保护，钢管两端做防水封堵。 2.1。3、导引光缆应排列整齐，走向合理，不宜交叉，最小弯曲半径应不小于缆径的 25倍.

　　2.1。5、导引光缆两端及转弯应装设规格统一的标志牌,标志牌的字迹应清晰不易脱落；光缆经由走线架,拐弯点、上线柜、每层楼开门处应绑扎固定,光缆排列应整齐.

　　2。2.1、光纤接头损耗应达到设计规定值，光纤熔接后应采用热熔套管保护.

　　2。2.2、光缆接续时应注意光缆端别、光纤纤序正确，且应对光缆端别及纤序作识别标志。

　　3。2。2、蓄电池组与直流屏之间连接电缆的预留空洞位置适当,以使电缆走向合理、美观。

　　3。2。3、蓄电池的安装顺序必须按照设计图纸或厂家图纸及提供的连接排(线、蓄电池组各级电池之间连接线搭接处清洁后涂电力复合脂，并用力矩扳手紧固，力矩大小符合厂家要求.

　　3.2.5、蓄电池连接的同时，将单体电池的采样线同步接入，接入前确认采样装置侧已接入,以免发生短路；采样线排列整齐，工艺美观。

　　4.1.1、通信机房的屏位下应敷设专用的环形接地网，并与变电站的主接地网有不少于两点的可靠连接，接地网一般采用不小于 90mm的铜排或 120mm的扁钢。

　　4。1.2、微波塔的接地网应围绕塔基做成闭合的环形接地网，并与变电站主接地网有不少于两点的可靠连接。 4.1。3、电缆的屏蔽层应两端接地.铠装电缆进入机房前，应将铠带和屏蔽同时接地;通信设备的金属机架、屏柜的金属骨架、电缆的金属护套等保护接地应统一接在柜内的接地母线上，并必须用独立的接地线接在机房内的环形接地母线上，严禁串接接地。

　　4。1.4、通信设备直流电源的正极，在电源侧和通信设备侧均应直接接地，在电源屏侧接地时采用不低于 2。5mm的铜绞线，在负载接地时采用不低于 2。5mm的接地线、通信站（机房）必须采用联合接地。

　　2。3、高空作业时，必须系好安全带，严禁无关人员在作业区域内通行与逗留。

　　2。4、在使用冲击电锤打孔时必须经过漏电保护装置，并应戴好口罩及防护镜,以防混凝士粉尘对人体的侵害。

　　2。7、盘柜就位撬动时人力应充足，指挥应统一，以防止倾倒伤人，通道狭窄处应防挤伤。

　　2。8、盘柜底部加垫时，不得将手伸入盘底，成排盘安装时，防止靠盘时挤伤手.

　　2。9、蓄电池运输和安装过程中可能出现电池倾倒而损坏,因此在运输和安装过程中，要设专人扶稳蓄电池，人力足够，轻抬轻放。

　　2。10、安装蓄电池的工作人员，应穿戴防酸和防止铅中毒的防护用品，充电后不得穿容易引起静电的衣着入内.

　　2.11、接线前，要确认蓄电池组对外连接是断开状态，以防蓄电池带负荷或发生短路而造成人身触电现象。

　　2。12、充电时,电池温度控制在 15～40℃内,严禁超过 45℃，温度升高需采用冰块人工降温，搬运冰块时注意防止冰块划伤手。

　　2。13、放电过程中,要严防触电，蓄电池和放电柜都应有专人监护并做好记录.

　　1、严格按照现场有关管理规定施工，全面提高施工人员的自身素质。文明施工，遵章守纪，作好设备的防护，爱护现场的材料设备,努力创造一个文明施工的氛围.

　　3、交叉作业时,各工序应密切配合，现场应尽量错开施工，无法错开应设安全可靠的防护隔离设施，围栏或挂警告牌，对工具、材料,边角料等严禁相互抛掷.

　　4、现场的临时施工用电设施，要安装漏电保护器,带电遵守安全用电的规定,严禁私拉乱接。

　　6、施工过程中，严格执行固体废弃物分类存放，将相应施工垃圾、生活垃圾按类存放到指定地点。

　　1 通信设备的运输、保管，除应符合产品说明要求，当有特殊要求时，应符合产品要求。

　　2 在运输装卸过程中，不应使通信设备受到损伤,禁止将通信设备直接由车上推下，通信设备应平放运输和平放储存.

　　（1）通信设备到货后,应在站内指定位置集中分类存放，通信设备上应标明型号、规格。

　　5 通信设备到货后应及时检查，通信设备应完整,标识应齐全，封端应严密，如有缺陷应及时汇报并及时处理。
